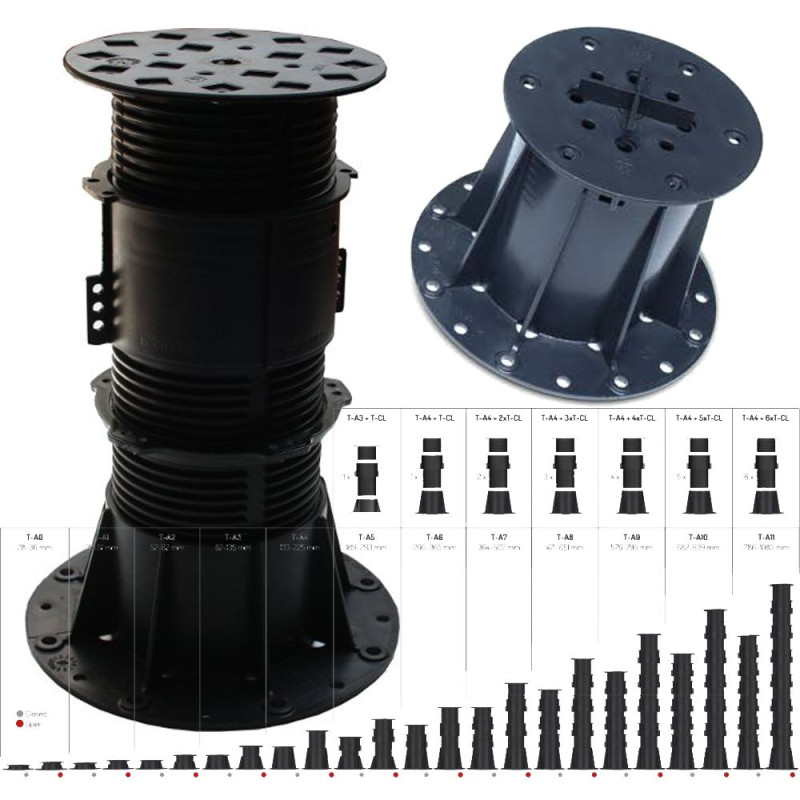

Piedistallo regolabile da 18 a 1083 mm - LINEA ECO
Borchia regolabile in polipropilene per terrazzo e lastra in legno, ceramica, pietra naturale, anche per altezze superiori a 1 metro:
- Base diam. : 195 mm.
- Asse Diam. : 104 mm.
- Diametro superiore testa: 147 mm.
- Altezza: da 18 a 1083 mm.
- Clip anti-svitamento.
- Carico ammissibile: superiore a 900 kg per perno.
Sconti per quantità
Quantità | Risparmi | Prezzo unitario |
---|---|---|
10 | 2 % | 2,93 € |
50 | 5 % | 2,84 € |
200 | 10 % | 2,69 € |
Piedistallo regolabile da 18 a 1083 mm - LINEA ECO
Borchia regolabile in polipropilene per terrazzo e lastra in legno, ceramica, pietra naturale,... anche per altezze superiori a 1 metro.
SUGGERIMENTO 1: Le gambe dei perni LINE ECO sono marcate per facilitare il taglio per la posa contro le pareti e negli angoli in modo da potersi avvicinare alla testa dei perni sono le pareti.
SUGGERIMENTO 2: Anelli di serraggio può essere utilizzato per tiri alti per congelare l'altezza del perno in caso di troppe vibrazioni nelle vicinanze. Questo forma un controcagno per eliminare l'allentamento creando un blocco dell'attrito e una migliore distribuzione delle forze sulle reti di avvitamento.
Vantaggi dei tacchetti LINE ECO.
- Montaggio e regolazione rapidi di altezza e livellamento.
- Testa larga
- Clip antisvitamento
- L'ampia base del piede elimina la necessità di giunti di ancoraggio o malta e garantisce stabilità.
- Clic anti-svitamento
- Un correttore di pendenza può essere posizionato sotto il perno
- Resistente alle reazioni atmosferiche, AI raggi UV e alla maggior parte delle reazioni chimiche
L'interesse di utilizzare borchie da terrazza.
- Nessuna formazione di pozzanghere sulla terrazza a causa della spaziatura delle articolazioni sui piedi. Non c'è accumulo di acqua sul marciapiede.
- Il rivestimento in legno o lastra può essere installato liberamente sulla sigillatura o sull'isolamento termico.
- L'installazione di raccordi o cablaggi può essere eseguita in un secondo momento, in modo discreto e rimanere accessibile.
- Può essere installato da tutte le condizioni atmosferiche.
- Permette un intervento puntuale dei problemi di tenuta e isolamento.
- A causa della buona aerazione, la vita del materiale isolante, la tenuta, i rivestimenti è estesa, in particolare il legno.
- Sistema rimovibile e portatile, può essere utilizzato sotto un rivestimento temporaneo del pavimento.
- L'illuminazione e la gestione dell'acqua possono essere eseguite sotto il sistema.
- permette di gestire le differenze di pendenza e di livello.
- L'acqua scaricata dal terreno vegetativo nelle aree paesaggistiche può essere facilmente rimossa dal sistema.
- Le aree di impianto possono essere facilmente integrate, installando drenaggio, irrigazione, spessori e volumi necessari per la corretta crescita delle piante,
- Piscine, sentieri, passaggi,... può essere organizzato
- PP Polipropilene riciclato e riciclato.
Dimensioni disponibili
Denominazione |
Altezza Minimo Massimo |
Composizione- A4 · + x K-CL |
ST-05 · | 18 - 25 millimetri | - |
ST-A0 · | 28 - 36 millimetri | - |
ST-A1 · | 36 - 51 millimetri | - |
ST-A2 · | 52 - 82 millimetri | - |
ST-A3 · | 82 - 135 millimetri | - |
ST-A4 · | 133 - 255 millimetri | - |
ST-A5 · | 260 - 365 millimetri | 1 x K-CL |
ST-A6 · | 364 - 507 millimetri | 2 x K-CL |
ST-A8 · | 471 - 651 millimetri | 3 x K-CL |
ST-A9 · | 576 - 795 millimetri | 4 x K-CL |
ST-A10 · | 682 - 939 millimetri | 5 x K-CL |
ST-A11 · | 786 - 1083 millimetri | 6 x K-CL |
Testa disponibile e opzioni
- ST-SP : X-brace per pavimentazione da 3 e 4 mm
- ST-F: Spandileghe, spessore 3 - 5 - 7 - 9 mm
- ST-AX: Testa per installazione chevron da 40 e 50 mm
- ST-AR: Testa per installazione chevron superiore a 50 mm
- ST-AW: Perno da posizionare sull'asse per l'installazione su profilo in alluminio o composito
- ST-KS2: richiamo distanziatore in EPDM da 2 mm
Dettagli tecnici.
Dimensioni di esempio ST-A1
- Diametro base: 195 mm
- Diametro asse: 104 mm
- Diametro testa: 147 mm
- Spessore di base: da 3,5 mm a 5 mm
- Spessore della testa superiore: da 3 a 5 mm
Risultato del test sul perno tipo ST-A1
Posizione |
Altezza |
Pendio |
Carico (daN) kg |
100% 1/1 | 36 millimetri | 0 % | 2540 |
50% 1/2 | 36 millimetri | 0 % | 1650 |
25% 1/4 | 36 millimetri | 0 % | 675 |
100% 1/1 | 51 millimetri | 5 % | 1156 |
50% 1/2 | 51 millimetri | 5 % | 745 |
25% 1/4 | 51 millimetri | 5 % | 320 |
Risultato del test sul perno tipo ST-A7
Posizione |
Altezza |
Pendio |
Carico (daN) kg |
100% 1/1 | 365 millimetri | 0 % | 1750 |
50% 1/2 | 365 millimetri | 0 % | 1400 |
25% 1/4 | 365 millimetri | 0 % | 875 |
100% 1/1 | 507 millimetri | 0 % | 1225 |
50% 1/2 | 507 millimetri | 0 % | 980 |
25% 1/4 | 507 millimetri | 0 % | 612 |
1/1: carico applicato uniformemente su tutta la superficie del cuscinetto
1/2: carico applicato a metà della superficie del cuscinetto.
1/4: carico applicato a un quarto della superficie del cuscinetto.
1 daN = 1 kg/f = 2,23 lb/f
Calcolo del numero di piazzole per M² - Densità
È nel calcolo della media, è necessario fare attenzione a disporre correttamente le aree strette e i percorsi che richiedono una media più alta di borchie.
Dimensione delle lastre |
Nbr di pc/M² |
30 cm x 30 cm | 13,80 pz |
40 cm x 40 cm | 7,8 pz |
30 cm x 60 cm | 6,70 pz |
40 cm x 60 cm | 5,20 pz |
50 cm x 50 cm | 5,00 pz |
60 cm x 60 cm | 3,50 pz |
