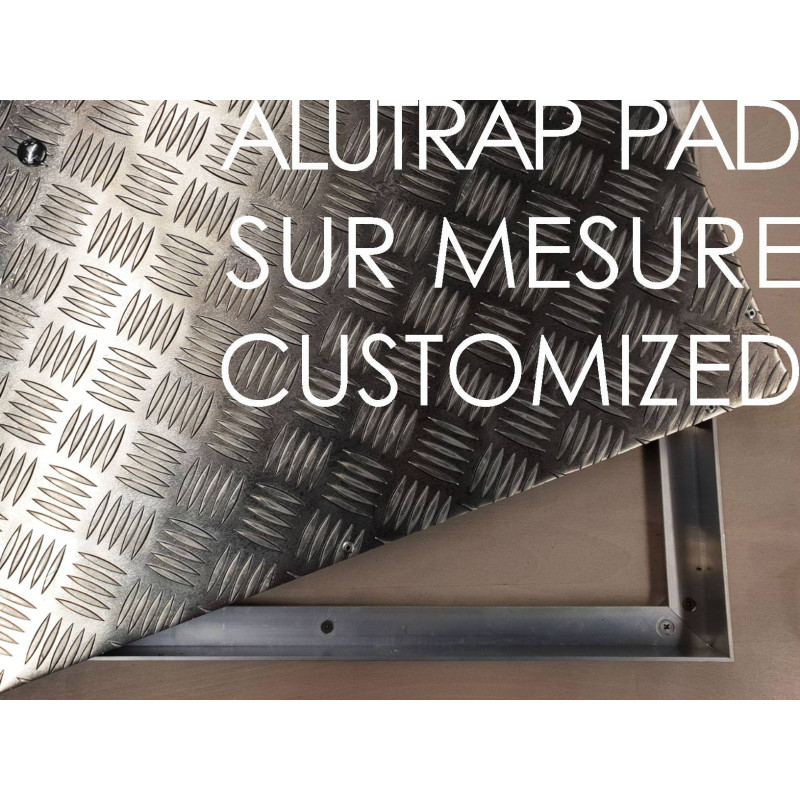

Escotilha de acesso em alumínio estriado - Sob medida - Alutrap PAD - Rosco

Escotilha de acesso em alumínio estriado - Sob medida - Alutrap PAD - Rosco

Dimensões padrão em estoque para ver nesta página

Função:

• Como parte de um aplicativo reservado a pedestres .
• No caso em que a parte superior da fossa deva ser fechada por uma tampa que também deve poder ser facilmente removida para acesso ao vácuo ventilado, aos tubos de evacuação, aos colectores, etc.
• Estas escotilhas de acesso são a solução para a cobertura de fossas sujeitas à regulamentação de distribuição de água (artigo 20.3).
• Espessura 3,5/5 : passagem baixa para pedestres
• Espessura 5/7 : passagem regular para pedestres

Composição:

• A moldura é uma cantoneira de alumínio 30/30/3 mm (AL-MG-SI 0,5).
• Os cantos em esquadria são reforçados com suportes de aço galvanizado. Estes são fixados por parafusos na parte inferior e nas laterais da cantoneira para obter uma montagem que não se deforme.
• A ancoragem no suporte é realizada através de fixadores de aço galvanizado aparafusados na superfície horizontal da cantoneira.
• A tampa é constituída por uma chapa de alumínio nervurada antiderrapante com espessura de 3,5/5 ou 5/7 que é suportada no seu perímetro por um perfil quadrangular de alumínio (22 x 22 x 2mm).
• A chapa nervurada possui um parafuso no centro que permite a fácil remoção da tampa.

Informações técnicas de reforço:

• Largura: 100mm
• Altura: 20mm
• Comprimento: Depende das dimensões da hachura
• Espessura: 5mm

Recomendação de reforços:

• 1 reforço é recomendado para escotilhas menores que 600 x 600 mm.
• São recomendados 2 reforços para escotilhas entre 600 x 600 mm e 750 x 750 mm.
• 3 reforços são recomendados para escotilhas maiores que 750 x 750 mm.

Dimensões:
